詳細說明

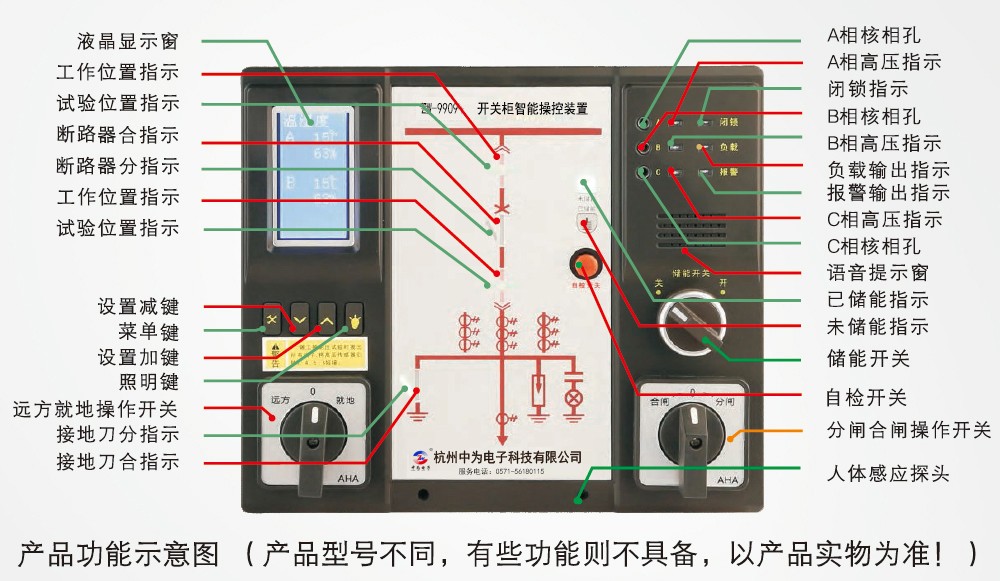

面板布局示意圖
技術性能指標：
1、工作電源：AC/DC110-220V ±10% 50HZ
2、工作環境：溫度-10℃～55℃；濕度≤75%RH；海拔高度≤3000m
3、介質強度：≥AC3000V
4、絕緣性能：≥100MΩ
5、功 耗：≤10W
6、抗靜電干擾：4000V
7、抗電磁干擾性能：符合IEC255－22的標準規定
8、測量范圍：溫度-30℃~130℃ ±1℃；濕度：0~99% ±3%RH；
9、觸點輸出：有/無源（常規無源常開）容量AC220V 5A； 開關量輸入：無源接點；
10、高壓顯示/閉鎖：啟輝電壓（KV）、閉鎖電壓（KV）符合GB52081高壓帶電指示儀標準；
11、高壓自檢/核相：狀態指示高壓部分自我檢測，母聯柜之間相序校驗；
12、語音報警：斷路器及接地刀誤操作時進行語音報警；
13、人體感應：當人接近柜體時，高壓柜帶電或不帶電語音提示；
14、通訊：Rs485 ModBus協議；
15、觸頭/電纜搭接頭測溫范圍：-20℃～＋125℃ ±1℃。
16、測溫點數：3點，6點，9點，12點
17、電參數：顯示三相電壓、三相電流、有功、無功；
18、線包電壓：顯示分閘線包電壓、合閘線包電壓及異常報警；
功能說明：
1、液晶屏（LCD）顯示說明：
本產品采用點陣LCD顯示，使視覺上更加柔和、顯示更加清晰；LCD背光的開啟是通過紅外探頭監測儀感應的，當操作人員接近柜子時LCD背光自動開啟；當操作人員離開時LCD背光根據設置的延時時間進行關閉，從而達到了合理的應用，延長了LCD的壽命。LCD背光延時時間可進入菜單設置。
2、模擬指示部分：
2.1、斷路器位置指示:
工作位置觸點閉合時，紅色垂直模擬條點亮，顯示斷路器位于工作位置；試驗位置觸點閉合時，綠色水平模擬條點亮，顯示斷路器位于試驗位置。
斷路器處于搖進位置或不在柜體內（既不在工作位置又不在試驗位置），紅色垂直模擬條和綠色，水平模擬條同時閃爍，顯示斷路器位于中間位置。
2.2、斷路器狀態指示:
合閘時，斷路器合觸點閉合，紅色垂直模擬條點亮；分閘時，斷路器分觸點閉合，綠色傾斜模擬條點亮。
2.3、彈簧儲能指示:
觸點閉合，紅色指示燈點亮，表示已儲能；觸點斷開，綠色指示燈點亮，表示未儲能。
2.4、接地閘刀位置指示：
觸點閉合，紅色垂直模擬條點亮，表示接地合閘；觸點斷開，綠色傾斜模擬條點亮，表示接地?cái)嚅_。
注：此處輸入接點必須為無源接點，標配為無源常開，無源常閉下單注明。
3、溫、濕度監控部分(顯示溫度、濕度測量值、及傳感器報警模式更改):
兩路溫度：測量范圍-30～130℃；回差：1～20℃；傳感器修正-20～20℃
兩路濕度：測量范圍0～99%RH；回差：1～20%RH；傳感器修正-20～20%RH
傳感器斷線或短路報警：在正常工作時，任何一路傳感器出現斷線或短路故障，這時LCD溫濕度顯示界面故障一路位置顯示LL或HHH提示符，同時報警指示燈將點亮，斷線報警輸出接點閉合(共用一組無源觸點)，詳見環境設置菜單—模式報警設置欄。
負載斷線報警：產品為一路溫濕度共用一路負載輸出，在達到溫濕度控制要求時，任何一路加熱器出現斷線故障，這時LCD溫濕度顯示界面顯示故障一路有負載斷線，同時報警指示燈將點亮，斷線報警輸出接點閉合。
超溫報警（風機輸出）：當環境溫度超過超溫設定值時，超溫報警輸出。
4、 高壓帶電指示部分(符合《GB52081高壓帶電指示儀標準》規定):
LED啟輝電壓(KV)：在（15%-25%）額定母線電壓；閉鎖啟控電壓(KV)：在（20%-40%）額定母線電壓。閉鎖繼電器輸出觸點額定容量：AC/DC 220V/5A。
閉鎖繼電器動作規律如下:
條 件 | 狀 態 |
無輔助電源時 | 閉鎖接點斷開，禁止操作 |
有輔助電源時，高壓電任一相帶電時 | 閉鎖接點斷開，禁止操作。閉鎖紅燈亮 |
有輔助電源時，高壓三相都不帶電時 | 閉鎖接點閉合，允許操作。閉鎖紅燈滅 |
注意：高壓母線6KV,10KV,24KV高壓傳感器容值按100-120pf生產，高壓母線35KV按45pf生產，特殊規格下單注明。
5、觸頭溫度監測：
可同時檢測3、6、9、12（下單選擇）路觸頭溫度，每路可單獨設置預警和報警輸出溫度。
當某路溫度超過預警或報警溫度值時，LCD在線界面顯示哪一路發生了超溫，同時報警指示燈點亮，當連續采樣(濾波數+1)次都超過設置溫度預警繼電器或報警繼電器接點閉合
6、電流、電壓、功率監測（LCD顯示）：
產品對電力基本參數進行測量:電流電壓測量精度1級，有功功率無功功率測量1級。
注：下單說明接線方式：1、三相四線制，2、三相三線制，輸入電壓等級（100V，220V，400V),電流輸入等級（1A，5A)
7、分合閘回路完好指示：測量顯示分合閘線包電壓，分析電壓參數液晶屏報警提示。
注：下單注明線包電壓等級DC110V或DC220V
8、語音報警：
A、三相高壓中任意一相帶電狀態時，當操作人員接近柜體時，語音提示“本柜已帶高壓，請注意安全”。
B、接地開關合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分接地開關”。
C、斷路器合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分?jǐn)嗦菲鳌薄?/span>
D、接地開關合閘狀態、斷路器合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分?jǐn)嗦菲鳎埛纸拥亻_關”。
9、人體感應探頭：當操作人員進入感應探頭的感應范圍內時，會進行相應的語音提示。
10、通訊功能：RS485接口，MODBUS通訊協議上傳溫濕度測量值、開關狀態信息和控制參數，詳見附表（不提供上位機軟件）。
11、柜內照明控制輸出：按液晶顯示屏(LCD)下面右邊第一個按鍵“
”，在產品正常工作狀態下，用戶可以開啟或者關閉柜內照明，也可以進入設置菜單進行照明延時設置。
12、操作開關安裝：顯示儀表板上設有合閘/分閘轉換開關、儲能/未儲能轉換開關、遠方/ 就地開關，這些開關全部采用插拔式結構.
外形尺寸及安裝方式：
1、外型尺寸：235mm(寬)×205mm(高)×55mm(深)。
2、開孔尺寸：226mm(寬)×192.5mm(高)
3、安裝方式:先在儀表室門上開孔將其裝入，然后用三個卡件（產品附帶）從背后卡緊，接線端子為插拔式。
| |
 |
